电缆桥架作为承载各种电缆敷设的载体,从属于布线的需要,同样应遵循上述原则加以实施。由于建筑物内多种管线平行交叉,空间有限,特别是大型写字楼、金融商厦、酒店、场馆等建筑,信息点密集,缆线敷设除了采用楼板沟槽和墙内埋管方式外,在竖井和屋内天棚吊顶内广泛采用电缆桥架,提供不同走向的布线,弱电系统的各种缆线分类布放在桥架内,其最佳路由选择和安装方式要根据走向的要求,并结合建筑结构和空调、电气等管线协商的位置加以确定,无源缆线不能与有源电缆并排铺设,受条件所限铺放同一桥架内,其间必须采用金属隔板分设,引出的缆线尽量避免平面交叉,桥架穿越楼板,墙体或伸缩缝时,应该在建筑图上标出予留相应的空洞和位置,避免因遗漏等到施工时临时钻空,可能伤及土建结构。

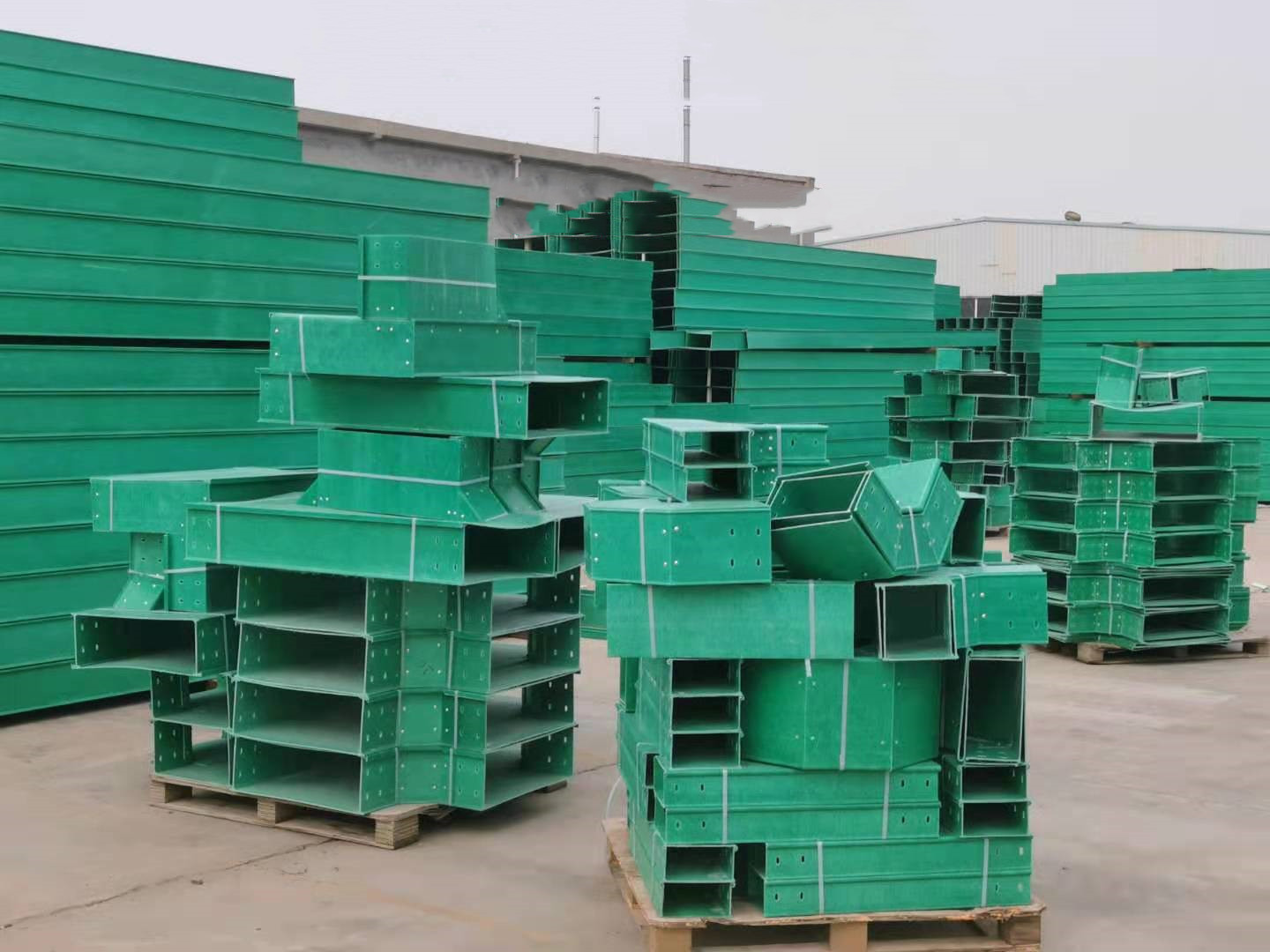

      电缆桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。镀锌金属线槽是一种全封闭型电缆桥架,它适用于敷设计算机、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。考虑槽式直通作屏蔽时,表面处理用镀锌。电缆桥架是薄壁钢结构件，为使其能适应不同的环境要求和有较长的使用寿命，我厂对电缆桥架的表面处理工艺做了大量的工作。如镀锌工艺，产品经酸洗、碱洗、水洗、钝化、镀锌、再钝化、使镀锌层的 里层和表面都形成一层高质量的钝化膜、其抗腐蚀能力可提高5—8倍，特别是对热浸锌工艺的改进使热浸锌桥架其表面质量符合美国、加拿大等国家的先进标准，其在沿海地区的使用寿命能超过40年。
